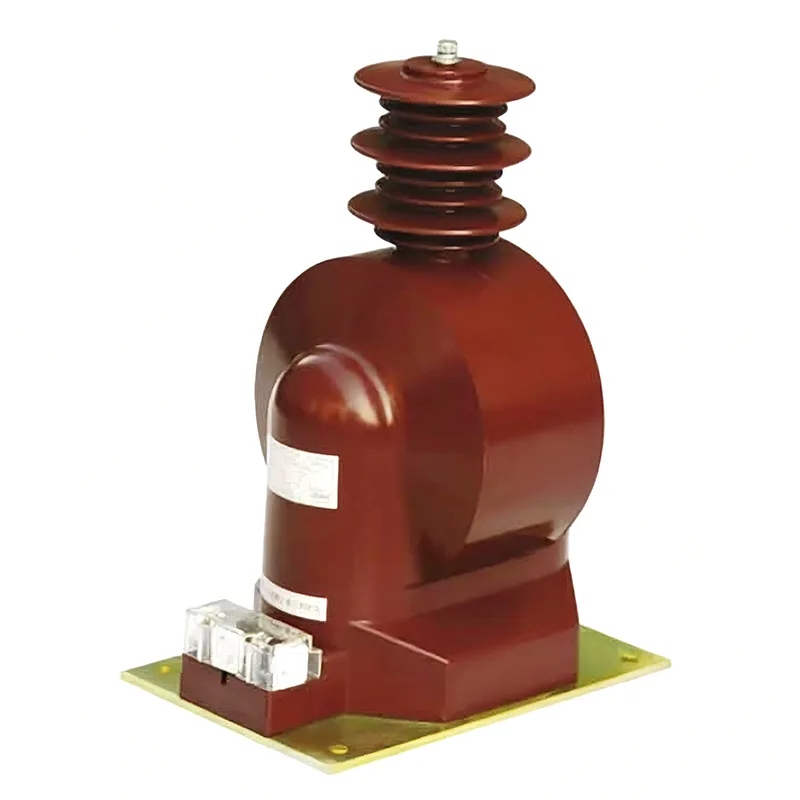

Transformator de Tensiune 35 kV

În calitate de producător de transformatoare de tensiune de 35 kV de înaltă calitate, Youbian poate alege să achiziționeze transformatoare de tensiune din fabrica noastră atunci când aveți dificultăți în a alege sau sunteți indecis. Suntem un producător cu mulți ani de experiență, echipamente complete și o echipă care vă rezolvă toate problemele.

Care sunt caracteristicile structurale ale transformatoarelor de tensiune?

1) Transformator de tensiune cu scufundare în ulei

Transformatoarele de tensiune cu scufundare în ulei sunt împărțite în tipuri cu o singură treaptă și serie cu o singură treaptă. Tipul cu o singură treaptă poate fi utilizat pentru niveluri de tensiune de 220 kV și mai mici, în timp ce tipul de serie poate fi utilizat pentru toate nivelurile de tensiune de 66 kV și mai sus. Înfășurările primare și secundare de tip cu o singură treaptă sunt înfășurate pe un miez comun de fier, cu izolație negradată, iar conversia energiei se realizează prin cuplare magnetică. Tipul cascadă este format din mai multe înfășurări primare cu același număr de spire asamblate pe același miez de fier cu jumătate din numărul de înfășurări, dispuse de sus în jos și conectate între înaltă tensiune și masă.

2) Transformator de tensiune izolat cu gaz SF6

Transformatorul de tensiune izolat cu gaz SF6 constă dintr-o carcasă, manșon de izolație, miez de fier, înfășurări primare și secundare și accesorii de instalare. Înfășurarea primară adoptă în general o înfășurare stratificată în formă de pagodă și este înfășurată într-o manieră gradată. Înfășurarea secundară este o înfășurare stratificată, înfășurată aproape de miezul de fier, care este de obicei un miez de fier laminat monofazat cu dublă coloană. Transformatoarele de tensiune izolate cu gaz SF6 pot fi asortate cu GIS sau utilizate ca transformatoare independente de tensiune izolate cu gaz SF6.

Care sunt metodele de cablare pentru transformatoarele de tensiune?

1) Cablajul monofazat este utilizat în mod obișnuit în sistemele cu curent mare la pământ pentru a determina dacă nu există tensiune sau sincronizare în linie. Oricare fază poate fi conectată, dar un alt criteriu este utilizarea fazei corespunzătoare a tensiunii magistralei.

2) Un transformator de tensiune conectat între două faze de tensiune este utilizat în principal în sistemele de împământare cu curent mic pentru a determina dacă linia nu este sub tensiune sau este sincronă, deoarece sistemele de curent de împământare mici permit împământarea monofazată. Dacă se folosește un singur transformator de tensiune la pământ, dacă transformatorul de tensiune este exact în faza de împământare și tensiunea măsurată la pământ a acelei faze este zero, este imposibil să se verifice dacă linia nu este sub tensiune. Dacă este evaluat greșit, poate provoca închidere nesincronă

Următoarele trebuie remarcate în cablarea transformatoarelor de curent

1) Partea secundară a transformatorului de tensiune de 35 kV nu trebuie să fie întreruptă în timpul utilizării. La dezasamblarea instrumentelor sau releelor ​​în timpul utilizării, partea secundară trebuie scurtcircuitată în prealabil. În timpul instalării, cablajul trebuie să fie fiabil și nu este permisă instalarea siguranțelor pe partea secundară;

2) Partea secundară trebuie să aibă un capăt împământat. Preveniți deteriorarea izolației pe părțile primare și secundare și împiedicați intrarea tensiunii înalte în partea secundară, punând în pericol siguranța personală și a echipamentului;

3) Acordați atenție polarității la cablare. Bornele de polaritate de pe părțile primar și secundar ale transformatorului de curent sunt indicate prin litere.

4) Partea primară este conectată în serie în circuit, iar releul secundar sau instrumentul de măsură este conectat în serie.
