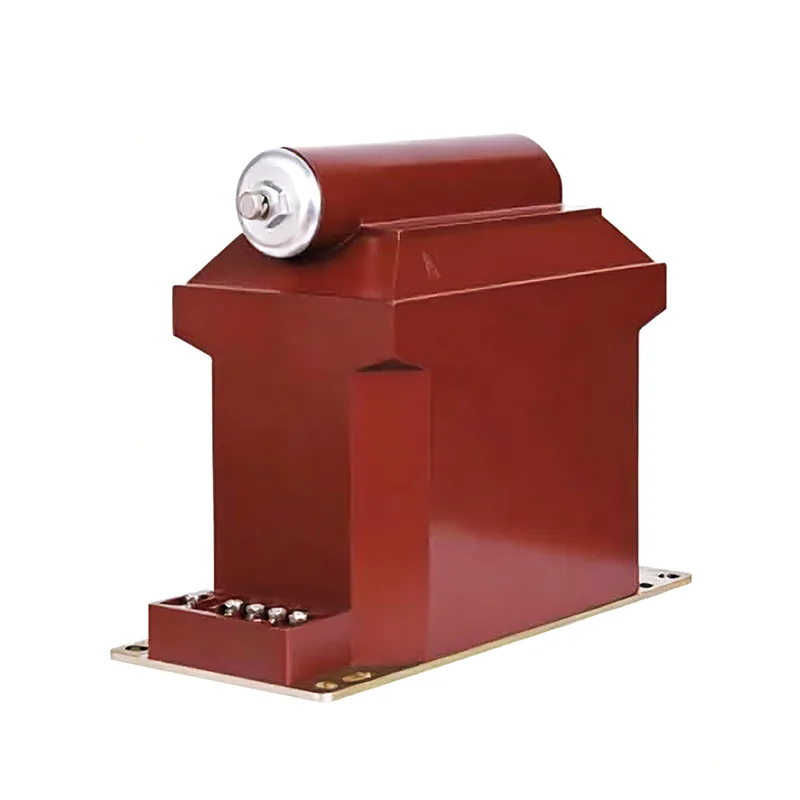

Transformator de Tensiune 33 kV

Transformatorul de tensiune durabil de 33 kV Youbian folosește tehnici speciale de înfășurare și ecranare pentru bobinele primare și secundare pentru a îmbunătăți distribuția tensiunii. Fiecare bobină este izolată cu grijă cu folie de poliester pentru a oferi un dielectric ridicat între straturi. Asamblați structura de înfășurare finalizată și miezul de fier cu inel dublu pe cadrul suport.

Precauții

1. Înainte de a fi pus în funcțiune, transformatorul de tensiune de 1,33 kV trebuie să fie supus încercării și inspecției conform articolelor specificate în reglementări. De exemplu, măsurarea polarității, grupul de conexiune, tremurarea izolației, secvența fazelor nucleare etc.

2. Cablajul transformatorului de tensiune trebuie să asigure corectitudinea acestuia. Înfășurarea primară trebuie conectată în paralel cu circuitul testat, iar înfășurarea secundară trebuie conectată în paralel cu bobina de tensiune a instrumentului de măsurare conectat, a dispozitivului de protecție a releului sau a dispozitivului automat. În același timp, trebuie acordată atenție corectitudinii polarității.

3. Capacitatea sarcinii conectate la partea secundară a transformatorului de tensiune de 33 kV ar trebui să fie adecvată, iar sarcina conectată la partea secundară a transformatorului de tensiune nu trebuie să depășească capacitatea sa nominală, altfel va crește eroarea transformatorului și va îngreuna obținerea preciziei de măsurare.

4. Nu sunt permise scurtcircuite pe partea secundară a transformatorului de tensiune de 4,33 kV. Datorită impedanței mici din interiorul transformatorului de tensiune, dacă circuitul secundar este scurtcircuitat, va apărea un curent mare, care va deteriora echipamentul secundar și chiar va pune în pericol siguranța personală. Transformatoarele de tensiune pot fi echipate cu siguranțe pe partea secundară pentru a se proteja de daune cauzate de scurtcircuitele pe partea secundară. Acolo unde este posibil, siguranțele ar trebui să fie instalate și pe partea primară pentru a proteja rețeaua electrică de înaltă tensiune împotriva punerii în pericol a siguranței sistemului primar din cauza defecțiunilor în înfășurarea de înaltă tensiune sau a firelor de plumb ale transformatorului.

5. Pentru a asigura siguranța persoanelor în contact cu instrumentele de măsură și releele, înfășurarea secundară a transformatorului de tensiune trebuie să aibă un punct de împământare. Deoarece după împământare, atunci când izolația dintre înfășurările primare și secundare este deteriorată, poate preveni ca tensiunea înaltă să pericliteze siguranța personală în instrumente și relee.

6. Partea secundară a transformatorului de tensiune nu trebuie să fie scurtcircuitată.

Pentru izolare și protecție, componenta este turnată automat sub presiune în rășină epoxidica cicloalifatică hidrofobă (HCEP). Materialul HCEP are o traiectorie excelentă a arcului, rezistență la ozon și ultraviolete, menținând în același timp rezistența fizică. Proprietățile hidrofobe ale suprafeței HCEP asigură performanța sa extrem de fiabilă în medii umede, umede sau poluate.

Poate fi folosit pentru linii de distribuție de 35KV, mine de cărbune, centrale electrice, căi ferate și fabrici.

Transformatorul de tensiune de 33 kV respectă strict IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

aplicarea

Căi ferate; Mine de cărbune; Contor de putere; centrală electrică; Contor de energie electrică; Stație electrică; Aparatură de medie tensiune; Companii de petrol și gaze; Cutie de distribuție a energiei; Sistem de distribuție a energiei; Dulap izolat cu aer; Dulap de rețea inelară; Instrument de măsurare; Biroul de energie electrică; Analizor de calitate a energiei de medie tensiune;

caracteristică

Greutate: 50KG;

Durata de viata: 30 ani;

Material: Rășină epoxidică (HCEP);

Tensiune nominală până la 36 kV;

Nivel de precizie: 0,2 0,5 6P 3P;

33KV 35KV 36KV aplicație interioară;

Design transformator de tensiune unipolar;

Ieșire termică restricționată (VA): 300VA/600VA;

Structură rezonabilă, structură robustă;

Raportul tensiunii nominale: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nivel de izolare de bază nominal (BIL) până la 200 kV;

Rezistență excelentă la scurtcircuit și căldură;
