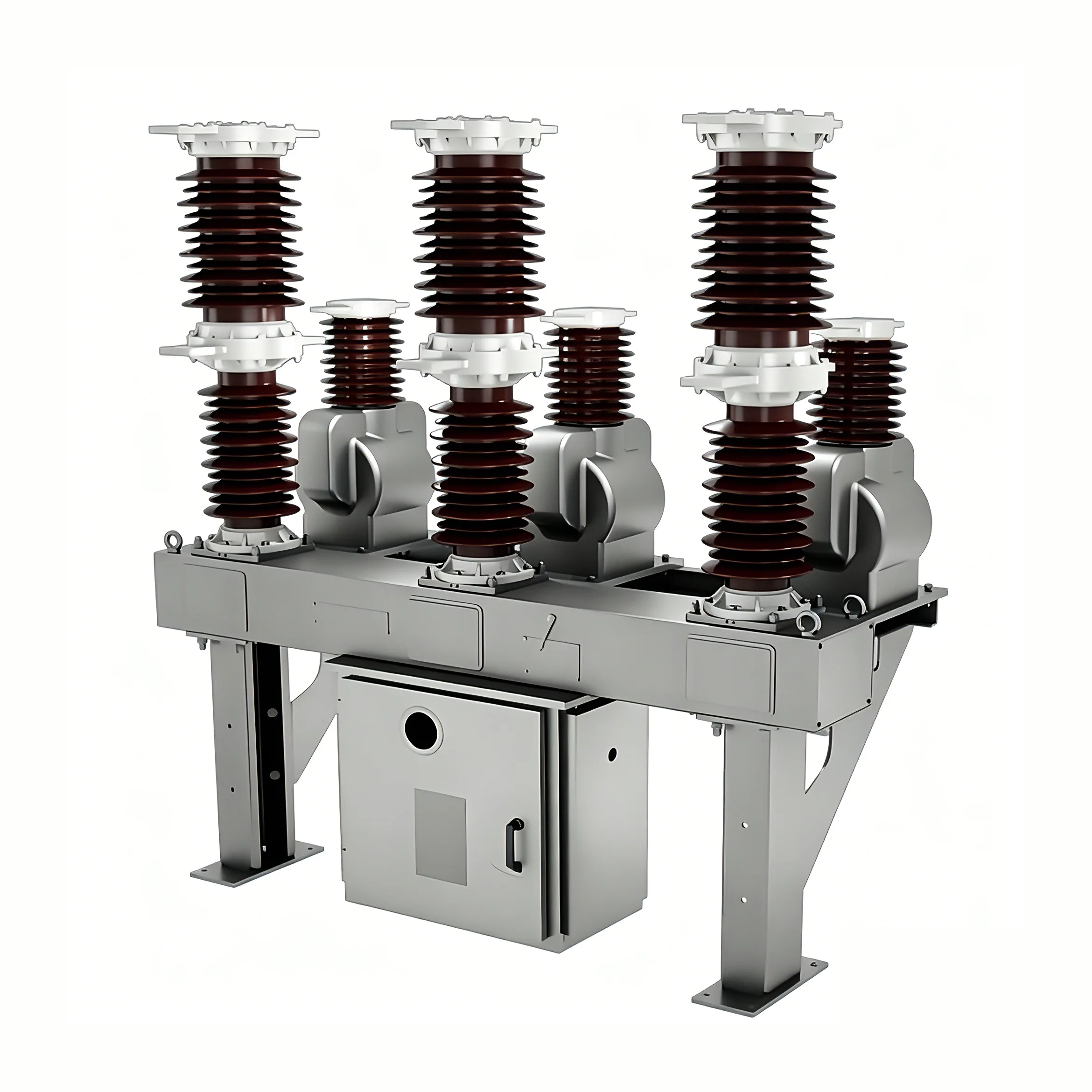

Reînchidere întrerupător de 40,5 kv

Întrerupător de 40,5 kv (denumit în continuare „întrerupător de circuit”) este o nouă generație de întrerupător de circuit în vid pentru exterior dezvoltat de Youbian prin introducerea tehnologiei străine avansate și combinând-o cu caracteristicile industriei energetice din China. Folosit în principal pentru sistemele de distribuție în aer liber de 10-35kV în rețelele electrice urbane și rurale. Combinat cu aplicarea curentului de sarcină, a curentului de suprasarcină și a curentului de scurtcircuit, poate fi folosit și în alte situații similare.

mediu de lucru

Temperatura mediului: -40 ℃ până la 85 ℃

Diferența de temperatură zilnică: 25 ℃

Altitudine: ≤ 2000m

Viteza vântului nu depășește 35 m/s

Fără vibrații de intensitate normală

Fără gaze sau medii corozive puternice (cum ar fi acizi, alcalii, nămol etc.)

Nivel de poluare: IV

Temperatura de încărcare: -40 ℃ până la 85 ℃

Caracteristici

Reînchiderea comutatorului de 40,5 kv este un produs de design îmbunătățit, care respectă standardele ANSI/IEC, echipat cu un actuator magnetic, dispozitiv de pornire/oprire (tipul RCWE ACR nu are dispozitiv de închidere manuală), 3 senzori de curent, până la 3 senzori de tensiune și mai multe funcții precum curba de protecție (programabilă), logica de coordonare (programabilă), logica de coordonare (programabilă), logica de comunicare și protocoalele programabile, software-ul de control RW, APP, etc.

Reînchiderea comutatorului de 40,5 kv este un reînchidere solid izolat acoperit cu cauciuc siliconic și nu utilizează etanșare cu gaz SF6. Acest reînchidere are o distanță mare de curgere și un nivel de izolație mai mare, potrivit pentru sisteme de până la nivel de 42 kV, BIL200 kV.

Reînchiderea comutatorului de 40,5 kV este proiectat pentru AC trifazat 50/60 Hz, cu o tensiune nominală de 40,5 kV și este potrivit pentru aparatele de comutare de înaltă tensiune în exterior. Folosit în principal în rețelele electrice urbane și rurale, substații și sisteme de distribuție ale întreprinderilor industriale și miniere, pentru întreruperea curentului de sarcină, curentului de suprasarcină și curentului de scurtcircuit. Datorită performanțelor speciale ale întrerupătoarelor cu vid, acestea sunt potrivite în special pentru aplicații care necesită funcționare frecventă și modificări fără ulei.

Acest model de întrerupător adoptă o structură trifazată a polilor separați pentru a se asigura că defecțiunile monofazate nu vor provoca scurtcircuite trifazate. Camera de stingere a arcului de vid este amplasată în interiorul manșoanelor de izolație ale fiecărei faze, eliminând riscul defecțiunilor de scurtcircuit cauzate de condens. Izolația externă a întrerupătorului de 40,5 kv este realizată din rășină epoxidice sau cauciuc siliconic de exterior importat, care are o hidrofobicitate excelentă și o performanță anti-foing, făcându-l potrivit pentru medii exterioare cu cerințe ridicate de rezistență la intemperii și condiții de operare dure. Întrerupătorul are o structură generală compactă, ocupă o suprafață mică, este ușor și este ușor de instalat. Interiorul cutiei este umplut cu ulei de transformator, dar nu conține gaz de hexafluorură de sulf, îndeplinind cerințele de transformare fără ulei și de protecție a mediului.

Standarde de produs

Acest întrerupător respectă următoarele standarde: GB1984: întreruptoare de înaltă tensiune; GB/T11022: Cerințe tehnice generale pentru aparatele de comutare și echipamente de control de înaltă tensiune; JB3855:3,6~40,5kV întrerupător de circuit în vid de înaltă tensiune în exterior DL/T403:12~40. Specificații tehnice pentru comandarea întreruptoarelor cu vid de înaltă tensiune de 5 kV CA IEC56: întreruptoare de circuit de înaltă tensiune CA
