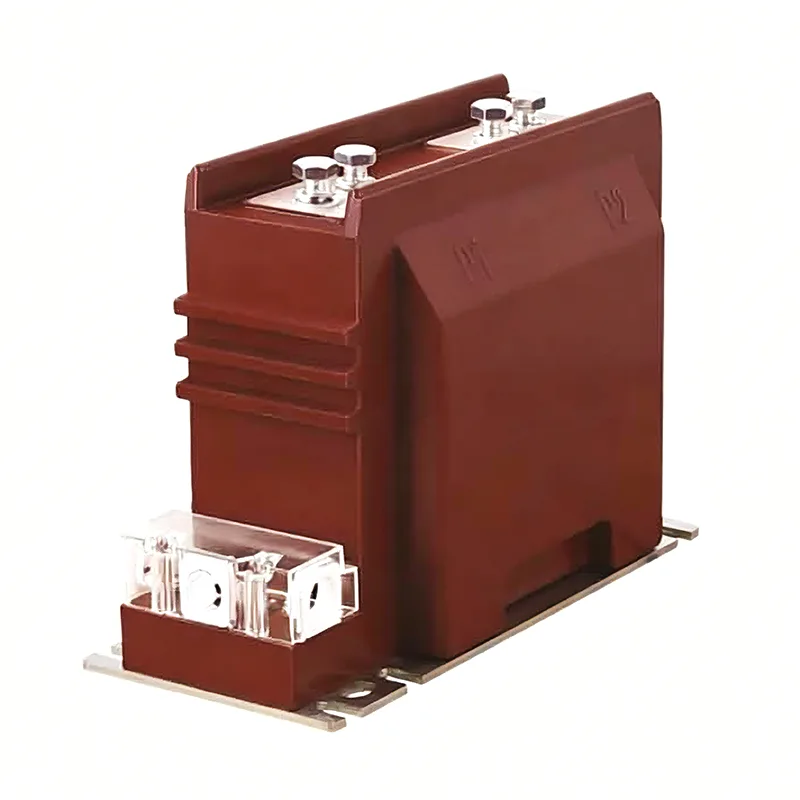

Transformator de curent 11 Kv

Transformatorul de curent de 11 Kv de înaltă calitate de la Youbian joacă un rol în conversia curentului și izolarea electrică. Curentul în liniile de generare, transformare, transport, distribuție și consum de energie electrică variază foarte mult, variind de la câțiva amperi la zeci de mii de amperi. Pentru comoditatea măsurării, protecției și controlului, este necesar să se convertească la un curent relativ uniform. În plus, tensiunea pe linie este în general mare, iar măsurarea directă este foarte periculoasă. Dahu Electric vă invită cu drag la fabrica noastră pentru a cumpăra cele mai noi, cele mai vândute transformatoare de curent de 11 kV, la prețuri accesibile și de înaltă calitate. Așteptăm cu nerăbdare să lucrăm cu tine.

Model de transformator de curent 11 Kv

Prima literă: L - transformator de curent

A doua literă: A - prin stil de perete; tip pilon Z; tip M-bara colectoare; D - Tipul cu o singură rotire; V - structură inversată; J - Secvență zero

În scopul detectării legăturii la pământ; W - Antipoluare; R - Tip înfășurare goală

A treia litera: Z - tip turnare cu rasina epoxidica; C - Izolatie ceramica; Q - Mediu izolat cu gaz; W - Special pentru protectia microcomputerelor

A patra literă: B - cu nivel de protecție; C - Protectie diferentiala; nivel D-D; Q - Tip îmbunătățit; J - ZG îmbunătățit

A cincea cifră: numărul de serie al produsului la nivel de tensiune

Baza de selecție

tensiune nominală

Tensiunea nominală a transformatorului de curent trebuie să fie mai mare decât tensiunea nominală a liniei punctului de instalare.

raportul de transformare

Toată lumea ar trebui să calculeze curentul IC pe baza unei sarcini și să aleagă raportul transformatorului de curent. Există diferite specificații pentru raportul de curent nominal al părții primare a transformatoarelor de curent (cum ar fi 20, 30, 40, 50, 75, 100, 150, 2 × a/C), iar curentul nominal al părții secundare este de obicei 1A sau 5A. Printre acestea, 2 × a/C indică faptul că există două rapoarte de curent pentru același produs, care pot fi realizate prin schimbarea metodei de cablare a pieselor de conectare ale produsului. Când este conectat în serie, raportul de curent este a/c, iar atunci când este conectat în paralel, raportul de curent este de 2 × a/C. În general, selectarea raportului de conversie a curentului pentru măsurarea transformatoarelor de curent ar trebui să asigure că curentul lor nominal I1n nu este mai mic decât curentul de sarcină din linie (adică, IC calculat). Dacă curentul de calcul al sarcinii în linie este de 350 A, raportul de conversie al transformatorului de curent trebuie selectat ca 400/5. Pentru a asigura cerințele de precizie ale transformatorului de curent de 11 Kv utilizat pentru protecție, raportul de transformare poate fi selectat să fie mai mare.

Principiul selectării nivelului de precizie: Nivelul de precizie al transformatorului de curent utilizat pentru facturare și contorizare nu trebuie să fie mai mic de nivelul 0,5; Ampermetrul folosit pentru a monitoriza magnitudinea curentului de sarcină în fiecare circuit de intrare și de ieșire ar trebui să utilizeze transformatoare de curent de nivel 1,0-3,0. Pentru a se asigura că eroarea de precizie nu depășește valoarea specificată, sarcina secundară (volt amper) a transformatorului de curent este în general verificată, iar sarcina secundară S2 a transformatorului nu este mai mare decât sarcina nominală S2n, astfel încât precizia selectată poate fi garantată. Formula de verificare a preciziei: S2 ≤ S2n.
