Transformator de curent 10 KV

De ce transformatorul de curent durabil de 10 kV de la Youbian este „ochiul” sistemului de distribuție? Pentru că în sistemul de distribuție de 10 kV, transformatoarele de curent sunt echipamentul de bază pentru asigurarea siguranței și a măsurării precise a rețelei electrice. Ele sunt ca „ochii” sistemului de alimentare, transformând tensiunea înaltă și curentul mare în tensiune joasă și curent mic proporțional, oferind semnale stabile pentru măsurare, protecție și monitorizare.

Vă deranjează selecția dificilă, calitatea instabilă și aprovizionarea întârziată? Aveți nevoie de un transformator de curent care să fie compatibil cu unitatea principală de comutație și inel de 10 kV și care să îndeplinească atât cerințele de măsurare, cât și de protecție? Aruncă o privire la transformatorul de curent de 10 kV de la Youbian, cu siguranță răspunde așteptărilor tale.

Introducere de bază de produs

2.1 Definiția produsului și rolul principal

Transformatorul de curent de 10 kV (CT) este un echipament de conversie a curentului de înaltă tensiune potrivit pentru nivelul de tensiune de 10 kV, aparținând unui tip de transformator electromagnetic. Funcția sa de bază este de a converti curenți înalți pe partea de înaltă tensiune (cum ar fi 100A, 200A, 600A etc.) în curenți secundari standard de 5A sau 1A la un raport de transformare fix, realizând izolarea electrică între sistemele de înaltă tensiune și circuitele de măsurare și protecție de joasă tensiune, oferind în același timp protecție precisă a semnalelor de contorizare și monitorizare a curentului de energie și curent pentru semnale de monitorizare.

2.2 Structura produsului și caracteristici tehnice

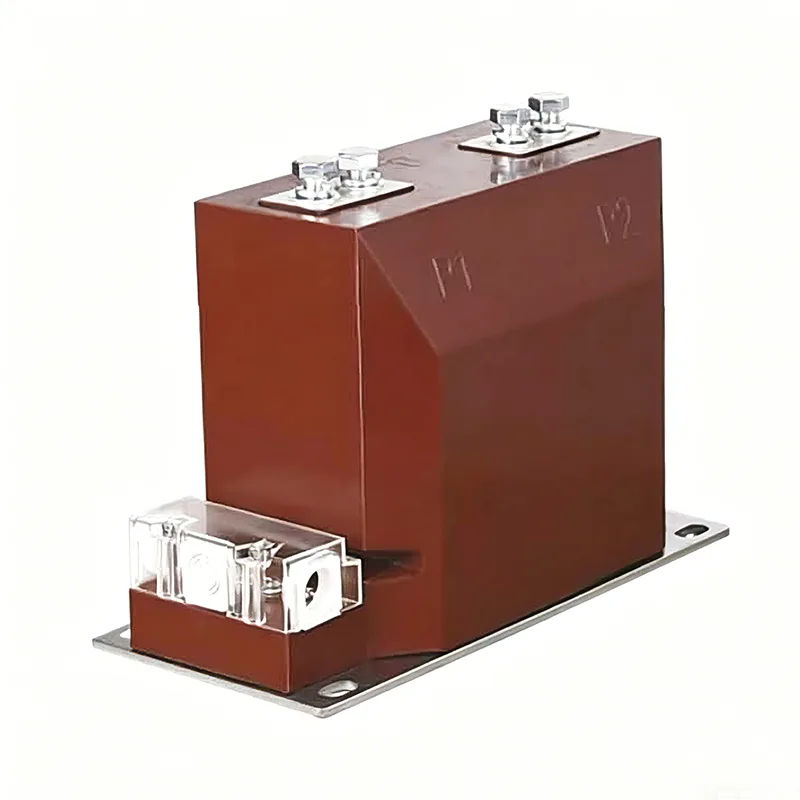

Acest transformator de curent de 10 kV adoptă o structură de izolație de turnare complet închisă din rășină epoxidică, cu o carcasă maro din rășină epoxidică ca corp principal. Terminalele P1/P2 ale înfășurării primare sunt conduse cu bare de cupru, iar înfășurarea secundară este scoasă printr-o cutie de joncțiune transparentă. Partea inferioară este echipată cu o placă de montare din oțel inoxidabil, care este compatibilă cu dimensiunea de instalare a tabloului standard.

Structura turnată complet nu are ulei, nu are goluri de aer, este rezistentă la umiditate, anti-murdare și rezistentă la explozie și poate funcționa stabil în medii dure, de la -40 ℃ la +40 ℃, fără a fi nevoie de întreținere zilnică;

Youbian acceptă mai multe niveluri de precizie, cum ar fi 0.2S și 0.5 pentru măsurare, 5P10 și 10P10 pentru protecție, satisfacând nevoile de măsurare și protecție ale diferitelor scenarii;

Poate personaliza diverse rapoarte, cum ar fi 5/5 ~ 3000/5A, potrivite pentru diferite specificații de curent ale sistemelor de distribuție de 10 kV;

Miezul de fier este fabricat din foi de oțel siliconic de înaltă calitate, iar aspectul înfășurării este rezonabil, reducând în mod eficient influența magnetismului rezidual și asigurând precizia măsurării în condiții de impact de curent ridicat;

Design structural integrat, dimensiuni compacte, instalat direct în tabloul de distribuție de 10 kV, unitatea principală inelă și substație tip cutie, economisind spațiu în cabinet.

Avantajele de bază ale produsului

De la selecția de materiale cu miez de fier, înfășurare până la turnarea cu rășină epoxidică, fiecare proces de transformatoare de curent de protecție de 10 kV urmează cu strictețe standardul național GB 1208-2006 „Transformatoare de curent”. Înainte de a părăsi fabrica, 100% din eroarea raportului de transformare, eroarea unghiului, tensiunea de rezistență a izolației, creșterea temperaturii și alte teste cuprinzătoare sunt efectuate pentru a preveni părăsirea fabricii de produse necalificate;

Pentru condiții speciale de lucru, cum ar fi altitudinea mare, umiditatea ridicată și curentul ridicat, nivelurile speciale de izolare, rapoartele de transformare și dimensiunile de instalare pot fi personalizate pentru a satisface nevoile personalizate ale clienților;

Transformatorul de curent de 10 kV este realizat din rășină epoxidice de înaltă calitate și foi de oțel siliconic importate, care sunt anti-îmbătrânire și rezistente la coroană, cu o durată de viață de peste 30 de ani și pot beneficia de o instalare unică pe viață;

Înfășurarea secundară este proiectată cu protecție în circuit deschis pentru a preveni ca tensiunea înaltă să pericliteze echipamentele și siguranța personalului, în conformitate cu reglementările de siguranță ale sistemului de alimentare.

Aplicație

Contorizarea energiei substațiilor de 10 kV, camerelor de distribuție și stațiilor de tip box oferă date precise pentru decontarea facturilor de energie electrică;

Protecția la supracurent, protecția la rupere rapidă și protecția diferențială a aparatului de comutare de 10 kV și a unității principale cu inel asigură declanșarea rapidă în cazul defecțiunilor rețelei electrice;

Monitorizarea în timp real a stării de funcționare a rețelei electrice prin sistemul de automatizare a rețelei de distribuție și monitorizarea curentului rețelei inteligente;

Sistemul de distribuție a energiei de 10 kV în fabrici, mine și centre de date asigură siguranța energiei electrice de producție industrială;

Sistemul conectat la rețea de 10 kV al centralelor fotovoltaice și proiectelor de energie eoliană este potrivit pentru condițiile speciale de lucru ale noii generații de energie.
